Grilles Harpées

La particularité des grilles harpées est que les fils de chaîne droits ou ondulés ne sont reliés entre eux que par des enr'axes plus ou moins importants. Cela permet d'obtenir sur chacun des fils une vibration propre dûe à l'accélération du crible limitant ainsi tout gougeonnage et colmatage. Utilisation lors de criblage de matériaux humides et collants.

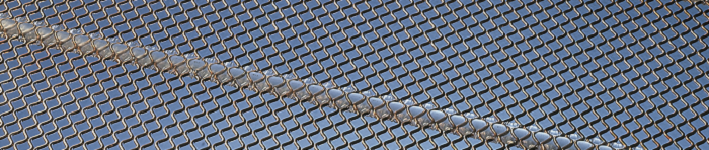

Puce-article Les Harpes ISERPAL   Nuances d'acier:
- acier ressort, DIN 17223 A
- acier inox au Nickel-chrome 1.4301

Les toiles Harpe ISERPAL sont constituées de fils ondulés côté à côté maintenus par des fils de trame en acier ou par du polyuréthane antiabrasion moulé de telle manière à obtenir une maille carrée.
Les entr'axes des trames varient selon le crible ainsi que la nature des matériaux à cribler.
La particularité de cette Harpe est que malgré la liberté de vibration des fils l'on obtienne une maille carrée dont la coupure est exacte.

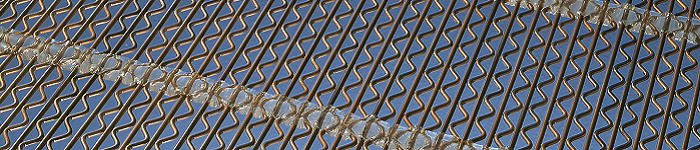

Puce-article Les Harpes ISEVENO
   Nuances d'acier:
- acier ressort, DIN 17223 A
- acier inox au Nickel-chrome 1.4301

Les toiles Harpe ISEVENO sont constituées par un fil ondulé horizontal et un fil droit disposés en alternance et maintenus par des fils de trame en acier ou par du polyuréthane moulé formant ainsi une maille en forme de triangle.
Les entr'axes des trames varient selon le crible ainsi que la nature des matériaux à cribler.
La particularité de cette Harpe est l'obtention de vibrations différentes entre les fils droits et ondulés augmentant ainsi l'action de décolmatage, surtout utilisée dans le criblage de matériaux particulièrement humides très colmatants lors d'une coupure relativement exacte.

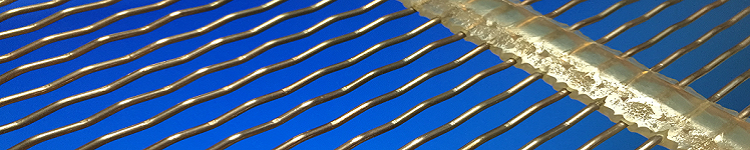

 Puce-article Les N-Harpes    Nuances d'acier:
- acier ressort, DIN 17223 A
- acier inox au nickel-chrome 1.4301

Les toiles N-Harpe sont constituées de fils ondulés verticalement au sens de passage du produit disposés côté à côté et maintenus par des fils de trame acier ou par du polyuréthane moulé.
Cette disposition des fils donne l'obtention d'une longueur de maille dépendante de l'entr'axe des trames.
Les entr'axes des trames varient selon le crible ainsi que la nature des matériaux à cribler.
L'ondulation verticale des fils de chaîne favorise la retenue et le "démottage" des matériaux.
La particularité de cette Harpe est qu'elle est dotée
d'une grande perméabilité.
Toutefois elle est déconseillée lors du criblage de matériaux pourvus "d'aiguilles".

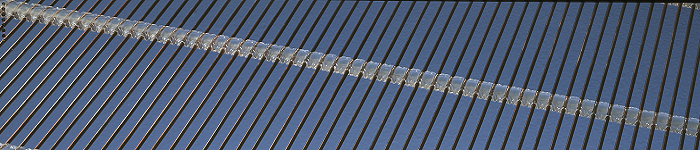

 Puce-article Les Harpes ISEVIER    Nuances d'acier:
- acier ressort, DIN 17223 A
- acier inox au nickel-chrome 1.4301

Les toiles Harpe ISEVIER ou "corde à piano" sont constituées
de fils droits côté à côté maintenus par des trames en
polyuréthane moulé. On obtient ainsi une maille dont la longueur est dépendante de l'entr'axe des trames.
Les entr'axes des trames varient selon le crible ainsi que la
nature des matériaux à cribler.
La particularité de cette grille "corde à piano" est qu'elle est dotée d'une grande perméabilité et d'une excellente tenue à l'abrasion.
Toutefois elle est déconseillée lors de criblage de matériaux
pourvus "d'aiguilles".


 Les Harpes ISEREC   Nuances d'acier:
- acier inox au nickel-chrome 1.4301

La grille Harpe ISEREC est composée de fils plats rectangulaires disposés côte à côte maintenus transversalement par trames en polyuréthane anti abrasion, de manière à obtenir une maille carrée. L'entraxe de ces trames transversales est variable et adaptée individuellement aux écartements des traverses de la structure inférieure et à la granulométrie des matériaux à cribler.
L'utilisation de grilles harpées à fils plats rectangulaires est préconisée dans le criblage de matériaux abrasifs et colmatants lors de charges circulantes importantes et forte hauteur de couche.



  Pour plus de précisions sur ces différentes grilles nous vous invitons à télécharger la documentation technique.
