Système modulaire ISEPREN WS 85

Système modulaire "WS 85" crée en 1984 est un système modulaire qui connaît un succès grandissant basé sur l'expérience des technologies de la classification de minéraux.



Le système modulaire WS85 comprend :

1. Des profilés WS85
2. Des listeaux NOCKIN
3. Des éléments interchangeables standards Type "I"
4. Des éléments interchangeables latéraux Type "A"
5. Des plinthes latérales
6. Des cales de serrage

montage exemple
Puce-article Les éléments Modulaires WS 85

Elément modulaire type "I" :
Largeur Standard : 300,0 mm
Pour remplacer les éléments modulaires latéraux de type "A" par des type "I" un listeau de jonction (ou de calage) sera nécessaire.

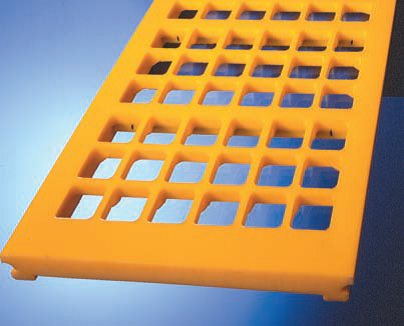

  WS85 TYPE I   Le montage :
Les éléments modulaires type "I" sont tout d'abord introduits sur l'une des parties latérales, dans la gorge du listeau Nockin, ensuite, le côté opposé s'emboire en frappant légèrement à l'aide d'un maillet.
Le démontage :
Les éléments modulaires type "I" sont déboîtés à la jonction de deux panneaux à l'aide d'un robuste tournevis, il suffit d'arracher le panneau des gorges de listeau Nockin en tirant vers le haut

Elément modulaire latéraux type "A" :
Largeurs standards : 150, 175, 300, 325 mm
La particularité de cet élément modulaire est que le listeau NOCKIN est moulé sur le panneau.

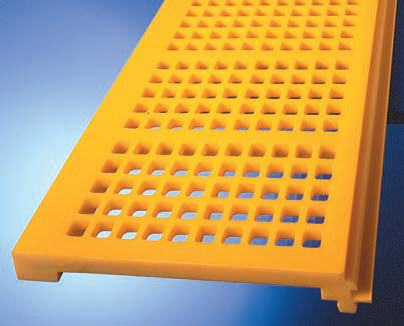

  WS85 TYPE A   Le montage :
Les éléments modulaires type "A" sont ainsi que les listeaux Nockin sont emboîtés de force dans la mortaise du Profilé WS85 (un produit gras facilite le montage)

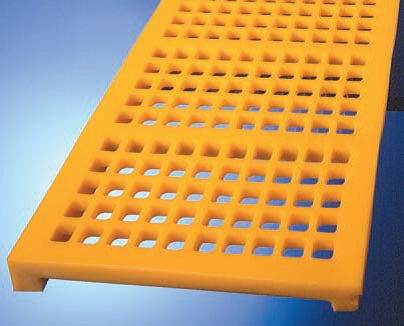

Élément modulaire type "I-A" :
Lors de l'utilisation d'un élément modulaire Type "I - A", un listeau NOCKIN supplémentaire est nécessaire.
Lors du montage de cet élément modulaire,il est important de respecter la dimension de la côte A (tolérance +2 -0)

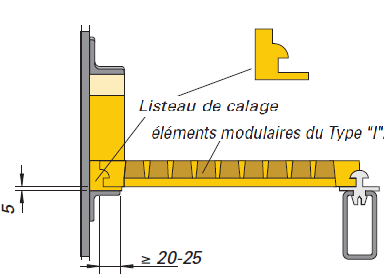

  WS85 TYPE I A   montage en type ICette version peut-être remplacée par des éléments standards de type "I" avec la nécessité d'utiliser un listeau d'adaptation latéral permettant le montage de pavés standards et une uniformisation des éléments modulaires.

 Puce-article Les principaux accessoires

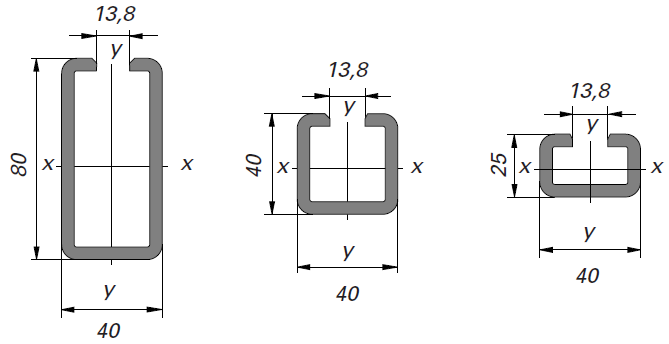

Les profilés WS 85 :
Ils sont en acier recuit, laminé à froid et pouvant se souder, ils sont disponible en plusieurs dimensions et en acier stabilisé INOX en 40x80 mm pour les applications en milieu corrosif.

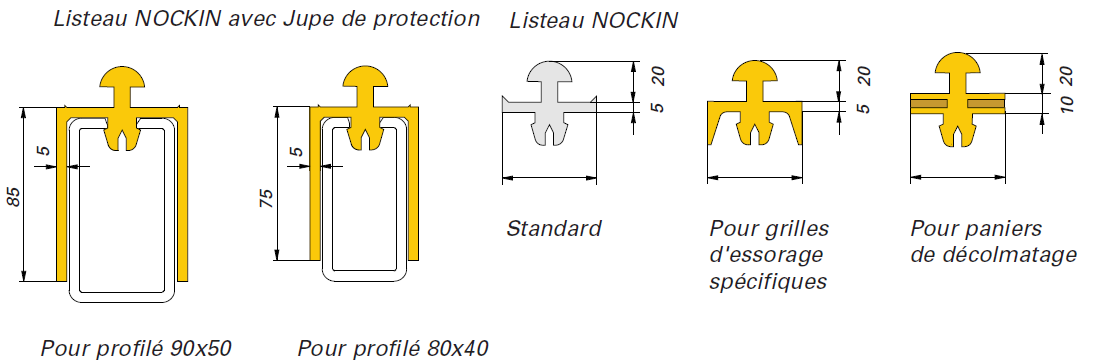

Les listeaux Nockin :
Le listeau Nockin en polyuréthane est la pièce maîtresse du système modulaire WS 85.
En effet la zone d'ancrage est emboîtée de force dans la mortaise du profilé WS 85 assurant ainsi une sécurité totale de fonctionnement.
Ils sont aussi réalisé avec une jupe de protection des profilés WS 85.
  Les listeaux

Les plinthes latérales ISEPREN :
Elles assurent la fixation des éléments interchangeables latéraux et protègent les flancs du crible contre l'abrasion.





Le système modulaire WS 85 présente encore diverses fonctionnalités.
Nous vous invitons à télécharger le catalogue "WS 85 Le programme" pour y découvrir toute la gamme.
